Cálido secoInstitucionaljunio 2020

Unidad Básica de Carabineros de Aguachica

Aguachica, Cesar

Policía Nacional · Contrato de consultoría 166-2019

Estudios y diseños para la unidad de carabineros en el Cesar, a 162 msnm, donde se recomendó bloqueo de radiación al 100 % sobre la envolvente.

Láminas del informe

Selección de análisis del documento entregado. Cada lámina indica la página de origen.

Unidad Básica de Carabineros de Aguachica — Estudio de asoleamiento — Estudio de asoleamientop. 35

Unidad Básica de Carabineros de Aguachica — Localización y contexto — Localización y contextop. 8

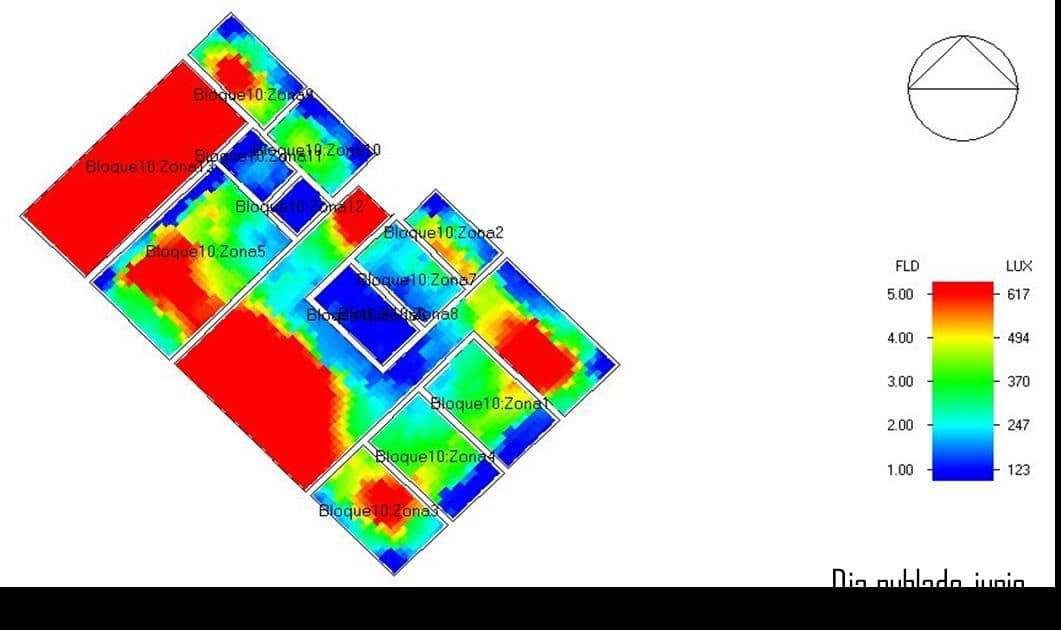

Unidad Básica de Carabineros de Aguachica — Simulación de luz natural — Simulación de luz naturalp. 89

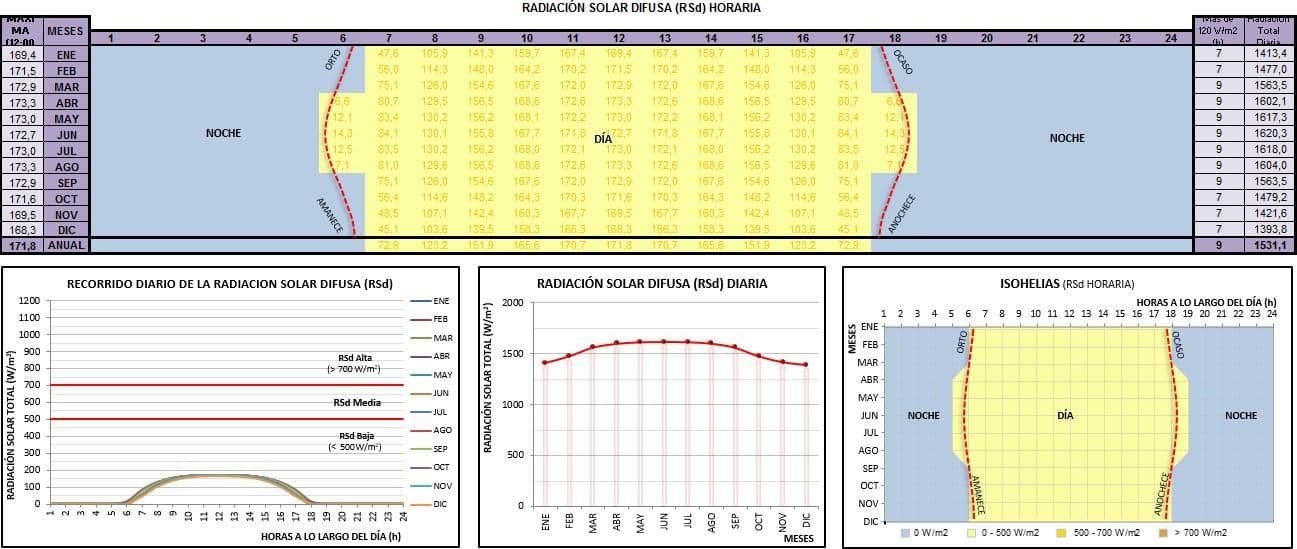

Unidad Básica de Carabineros de Aguachica — Incidencia de radiación solar — Incidencia de radiación solarp. 25

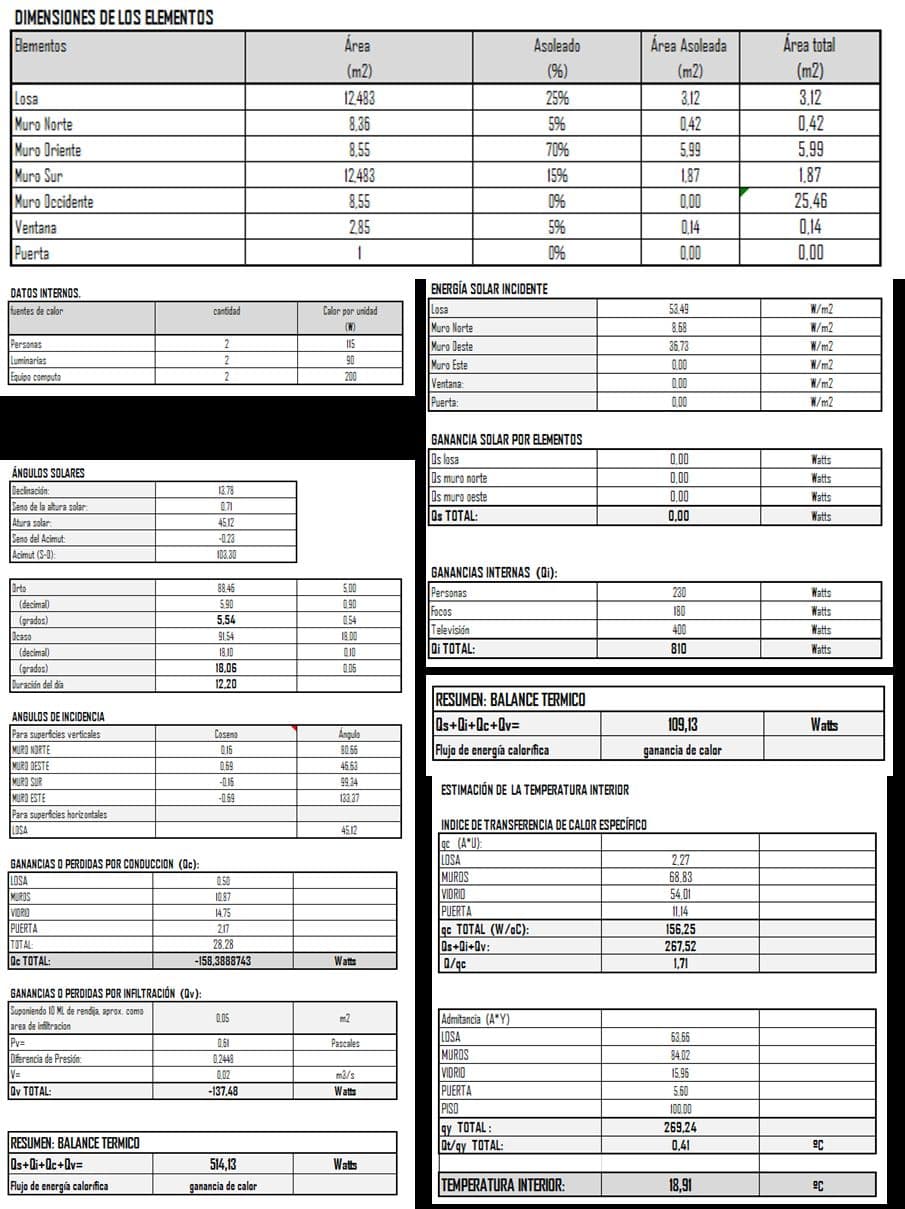

Unidad Básica de Carabineros de Aguachica — Análisis de flujo de aire — Análisis de flujo de airep. 79

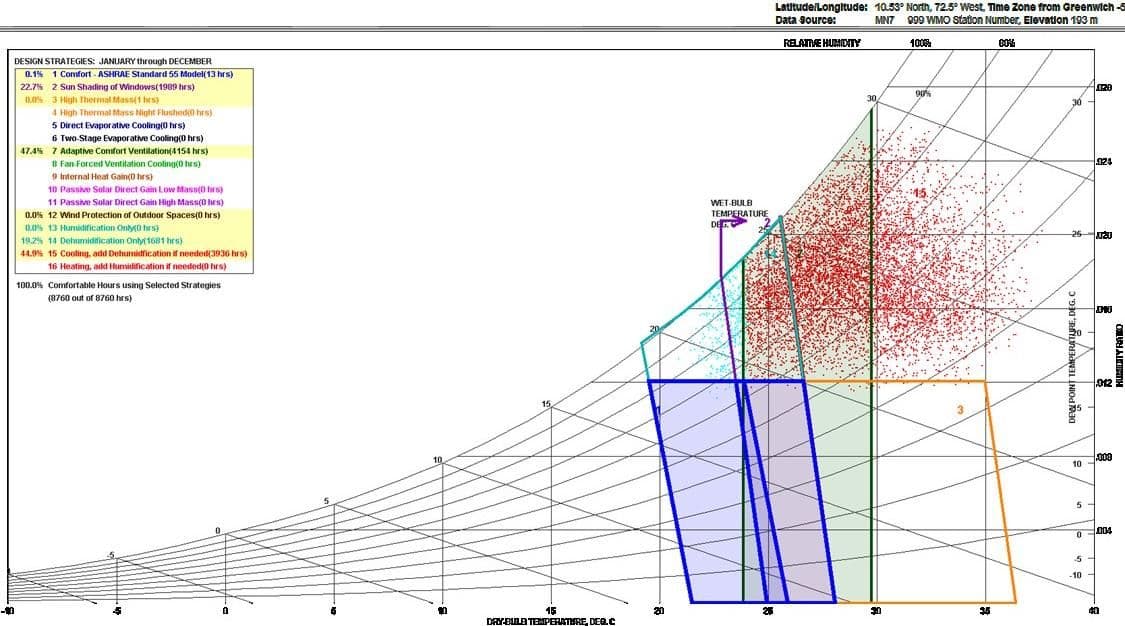

Unidad Básica de Carabineros de Aguachica — Diagrama psicrométrico — Diagrama psicrométricop. 31

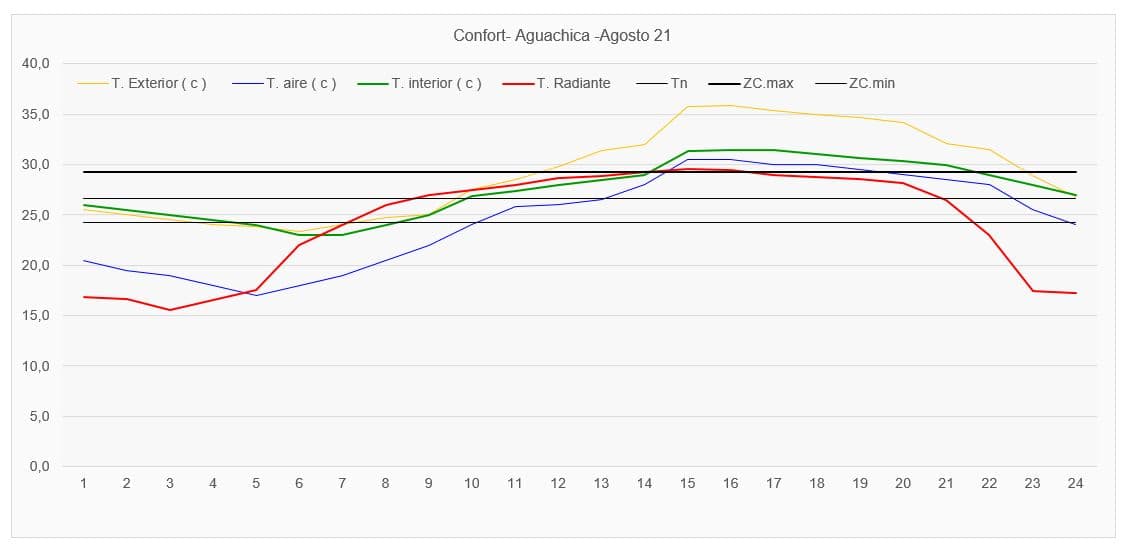

Unidad Básica de Carabineros de Aguachica — Desempeño térmico — Desempeño térmicop. 80
